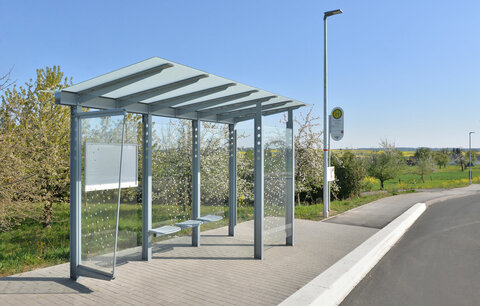

Wartehalle K12 Eutingen Nord
Wartehalle K12 Segmenta
Ihre Merkliste:
Fügen Sie Produkte und Ausschreibungstexte Ihrer persönlichen Merkliste hinzu. Mehr erfahren.

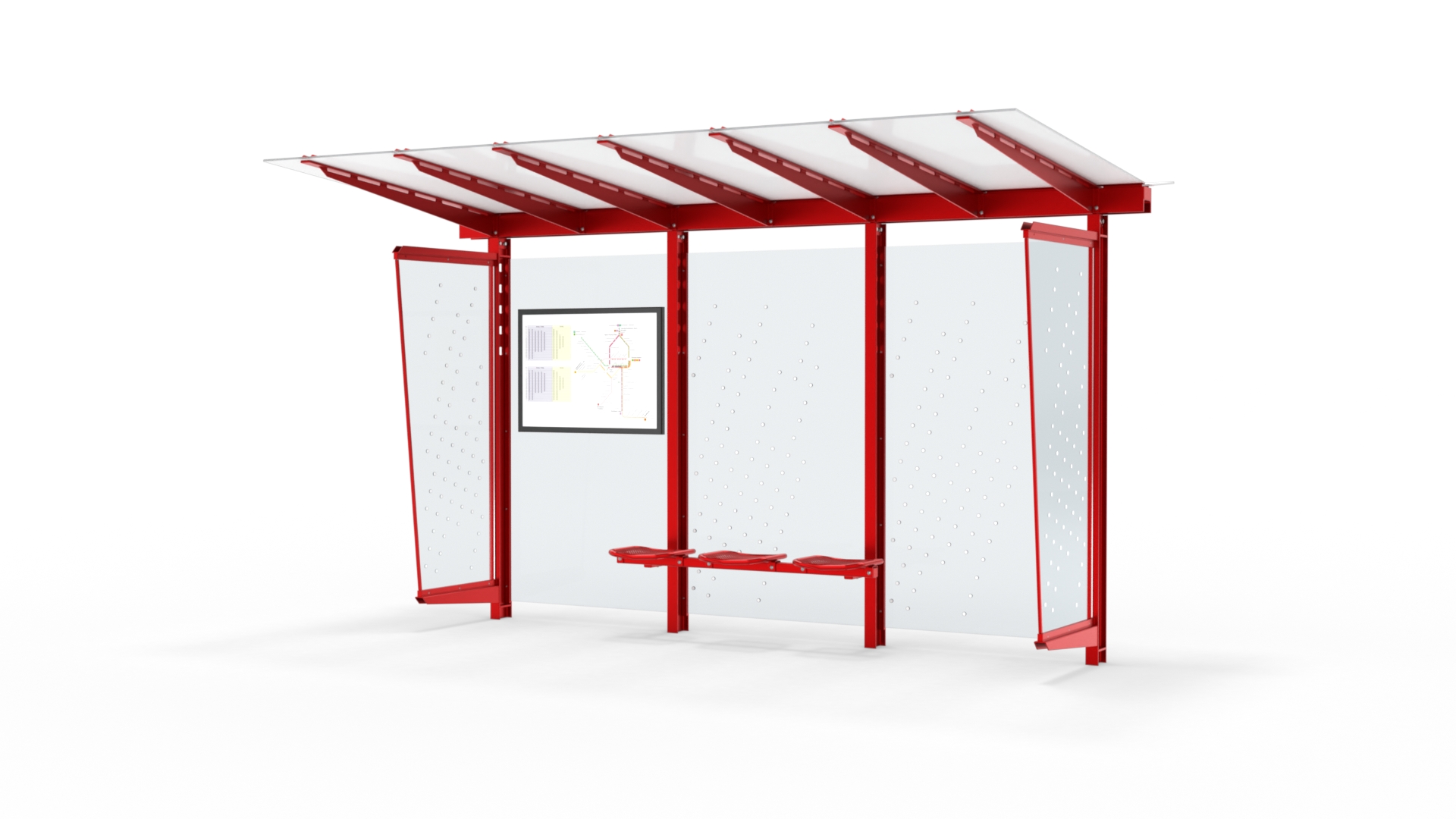

Der Fahrgastunterstand K12 Segmenta überzeugt durch seine klar gegliederten, modular aufgebauten Konstruktionssegmente, die in variablen Winkeln kombiniert werden können. Dadurch entstehen moderne Dachformen mit einem luftigen Gesamtbild. Besonders hervorzuheben ist das lichtdurchflutete Glas-Pultdach, das für ein helles, offenes Ambiente sorgt – selbst bei beengten Platzverhältnissen.
Die freitragenden, abgeschrägten Seitenwände ermöglichen eine besonders platzsparende Konstruktion und machen den K12 Segmenta zur idealen Lösung für schmale Bahnsteige oder stark frequentierte, urbane Bereiche. Auch eine schräge Anordnung der Werbevitrine lässt sich problemlos realisieren und sorgt für eine optisch wie funktional durchdachte Aufwertung des Standorts.
Trotz seiner filigranen Anmutung bietet der K12 Segmenta durch die Verwendung stabiler, gelochter Peinerprofile und 10 mm starkem Verbundglas ein Höchstmaß an Sicherheit und Langlebigkeit. Die offene Gestaltung – auch ohne Seitenwand möglich – schafft zusätzliche Flexibilität in der Stadtplanung.
- Abgeschrägte, freitragende Seitenwände
- Modularer Aufbau
- Lichtdurchflutetes Glas-Pultdach
Tragende Konstruktion
- Stahl IPE 120-Stützen gelocht
- Kragarme und Dachträger feuerverzinkt

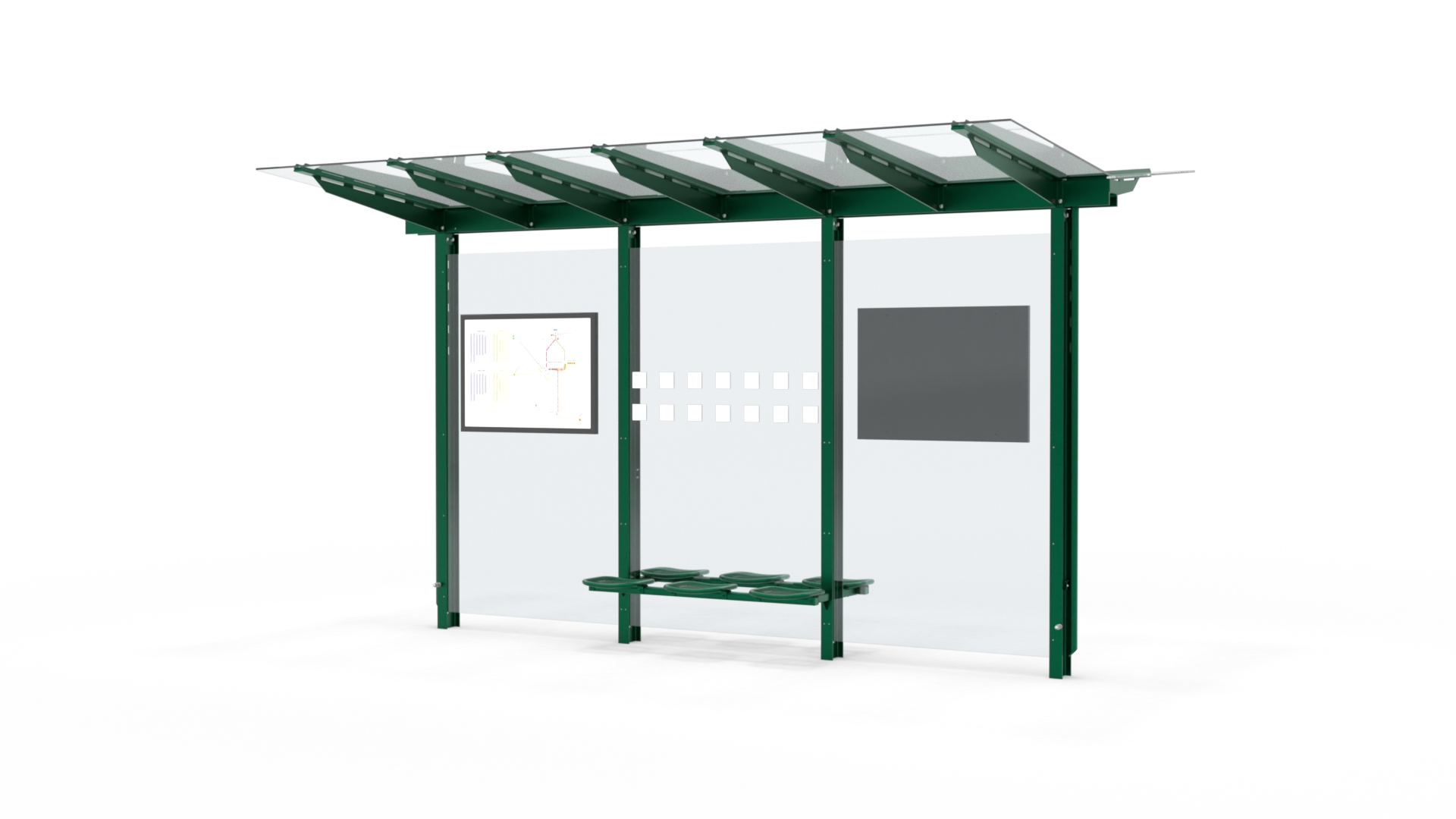

- In ausgewählten RAL-Tönen pulverbeschichtet
Dach
Dachaufbau- 10 mm (2 x 5 mm) Verbund-Sicherheitsglas
- Mit weißer, transluzenter Folie
- Durch die rechte, hintere Stütze
- Oberirdisch ableitend
Wände
Seitenwände- 10 mm Einscheiben-Sicherheitsglas
- Mit Sichtpunkten oder Sichtstreifen (weiß)
- Maße: 1000 mm schräg zulaufend
- Konstruktion ohne zusätzliche vordere Stütze

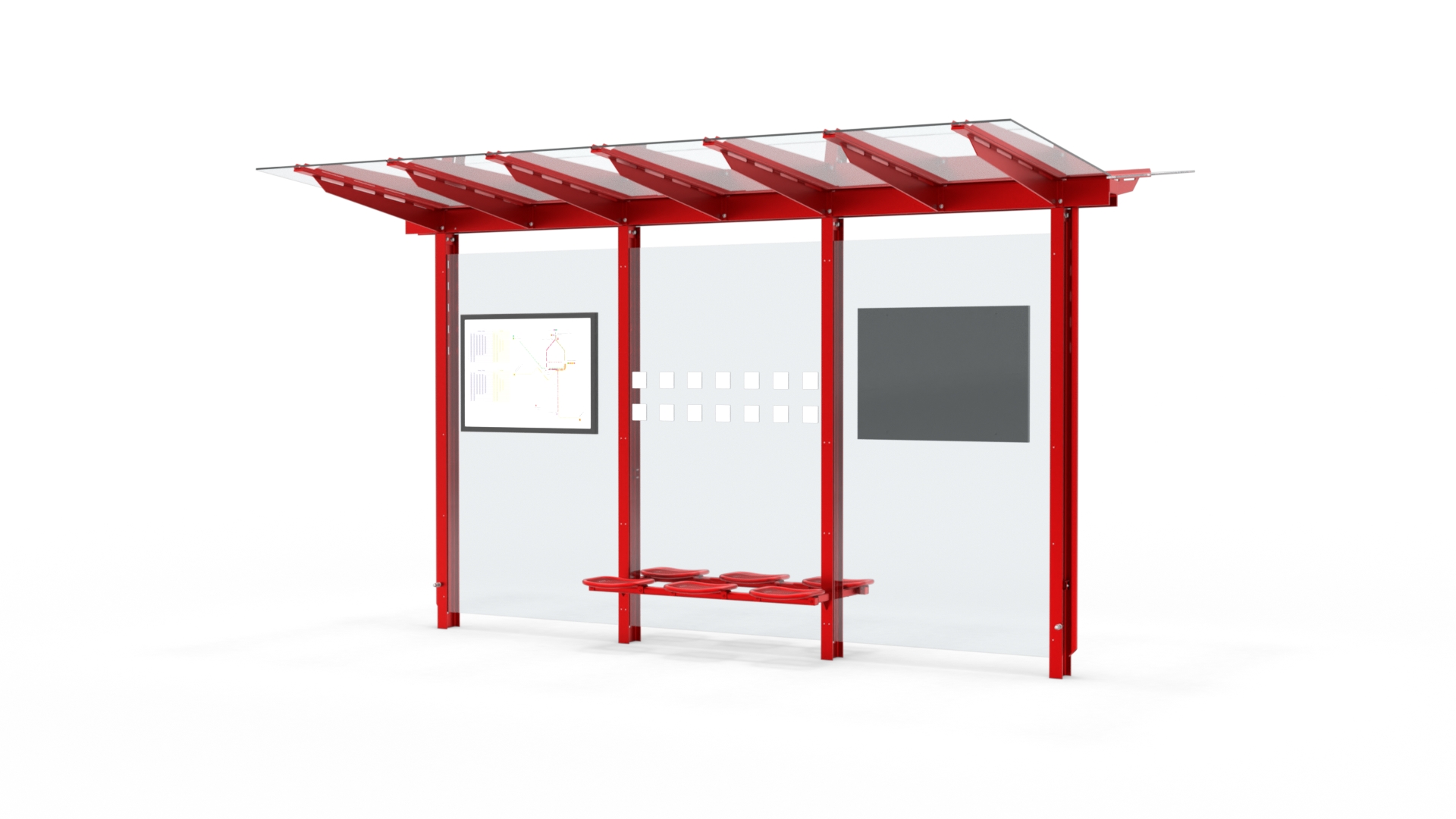

- Ohne Seitenwand möglich
- 10 mm Einscheiben-Sicherheitsglas
- Mit Sichtpunkten oder Sichtstreifen (weiß)

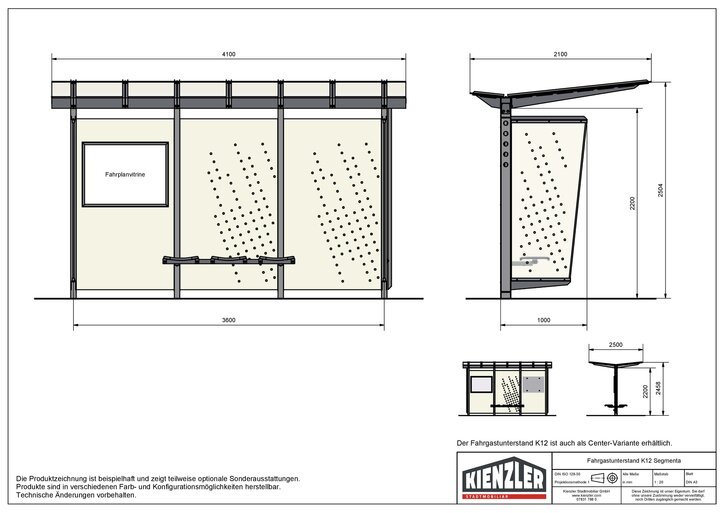

Abmessungen
Länge- 4100 mm
-
Achsmaß: 1200 mm
- 2100 mm
- 2504 mm
Fundamente
Fundamente / Befestigung- Aufgeschraubt auf bauseitige Fundamente
- Fundamentpläne werden zur Verfügung gestellt
- 200 mm
- Schneelast 0,85 kN / m²
- Windlast Zone 1
