Wartehalle K16 Simplex

Die nachfolgenden Produktabbildungen sind beispielhaft und zeigen teilweise optionale Sonderausstattungen.
Unsere Produkte sind auf Wunsch in allen Farb- und Konfigurationsmöglichkeiten herstellbar.

Ihre Merkliste:

Fügen Sie Produkte und Ausschreibungstexte Ihrer persönlichen Merkliste hinzu. Mehr erfahren.

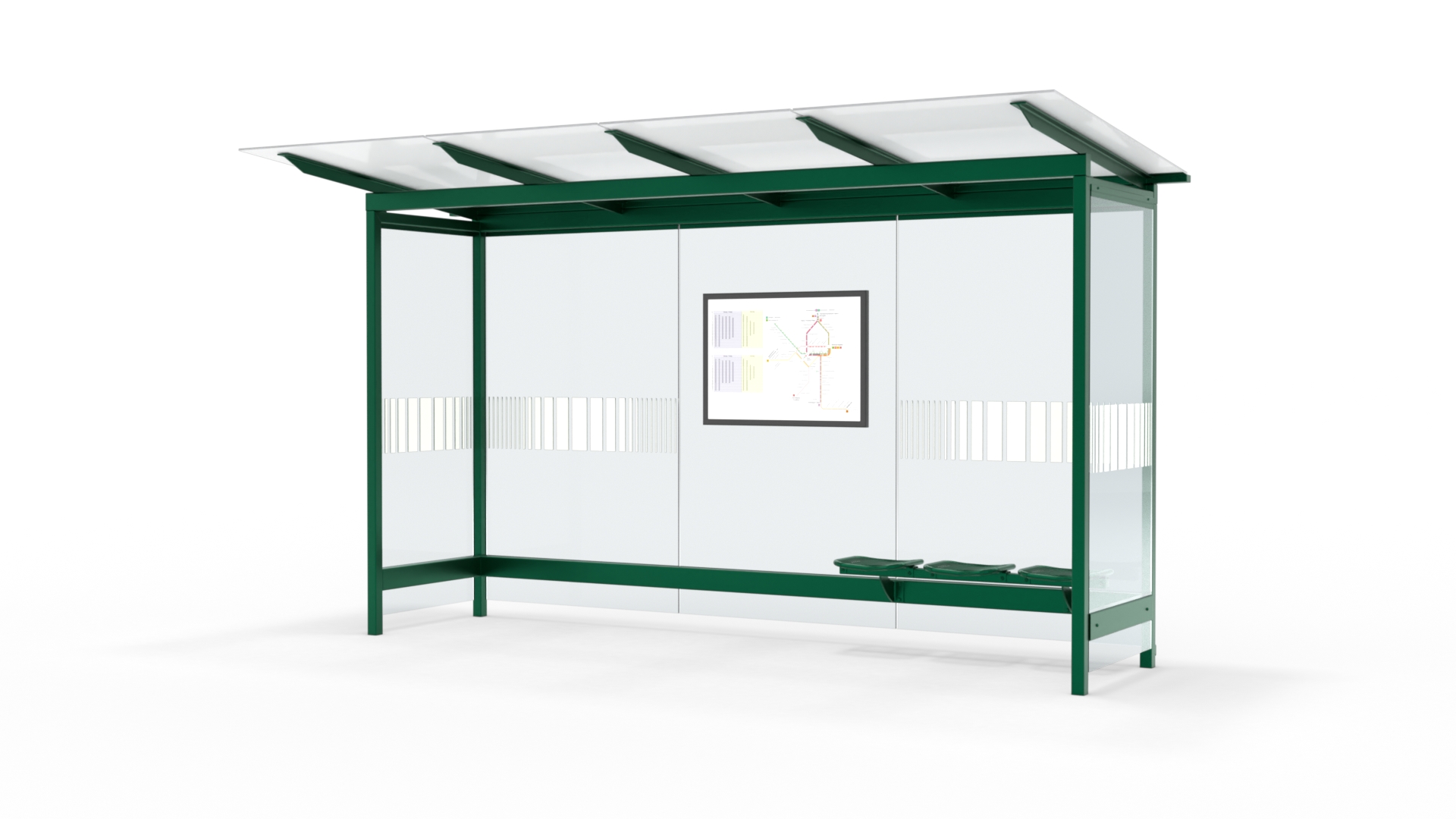

Der Fahrgastunterstand K16 Simplex verbindet eine elegante, zeitgemäße Konstruktion mit langer Lebensdauer und hohem Komfort.

Elegante Konstruktion
Hohe Schneelast
Mobile Variante

Tragende Konstruktion

Seitenportale aus Stahlprofil-Rohren
Längstraversen und Dachträger aus Stahlprofilen
Feuerverzinkt
In ausgewählten RAL-Tönen pulverbeschichtet

Dach

Dachaufbau

10 mm (2 x 5 mm) Verbund-Sicherheitsglas
Mit weißer, transluzenter Folie

Dachentwässerung

Durch die hintere rechte Stütze
Oberirdisch ableitend

Wände

Seitenwände

10 mm Einscheiben-Sicherheitsglas
Mit Sichtstreifen (weiß)
Maße: 1000 mm

Rückwände

10 mm Einscheiben-Sicherheitsglas
Mit Sichtstreifen (weiß)

Abmessungen

Länge

4400 mm

Tiefe

1800 mm

Höhe

2300 mm

Fundamente

Fundamente / Befestigung

Aufgeschraubt auf bauseitige Fundamente
Fundamentpläne werden zur Verfügung gestellt

Aufbauhöhe über Fundament (OKFFB)

200 mm

Schneelast / Windlast

Schneelast 2,4 kN / m²
Windlast Zone 1

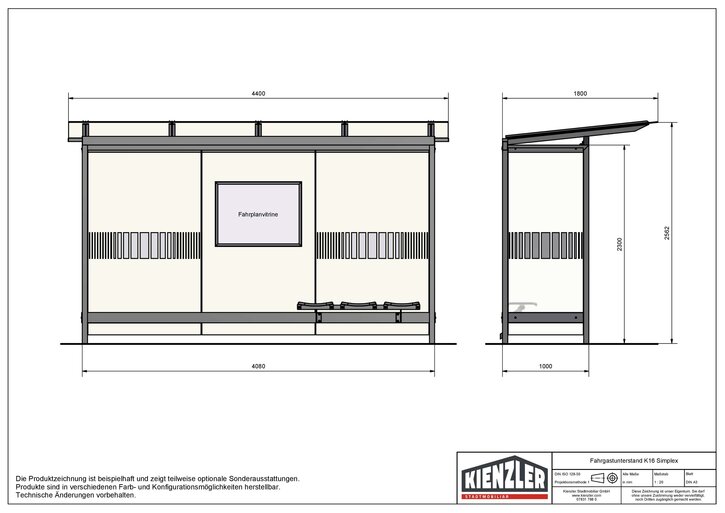

Technische Zeichnung Fahrgastunterstand Simplex

Sitzgelegenheit
Werbevitrine
Stromübergabe
Fahrplanvitrine
Laubschutz
Schutzeinrichtung
Photovoltaik-Anlage

Produktdatenblatt herunterladen
