Wartehalle K2 Vektor Bogendach
Ihre Merkliste:
Fügen Sie Produkte und Ausschreibungstexte Ihrer persönlichen Merkliste hinzu. Mehr erfahren.

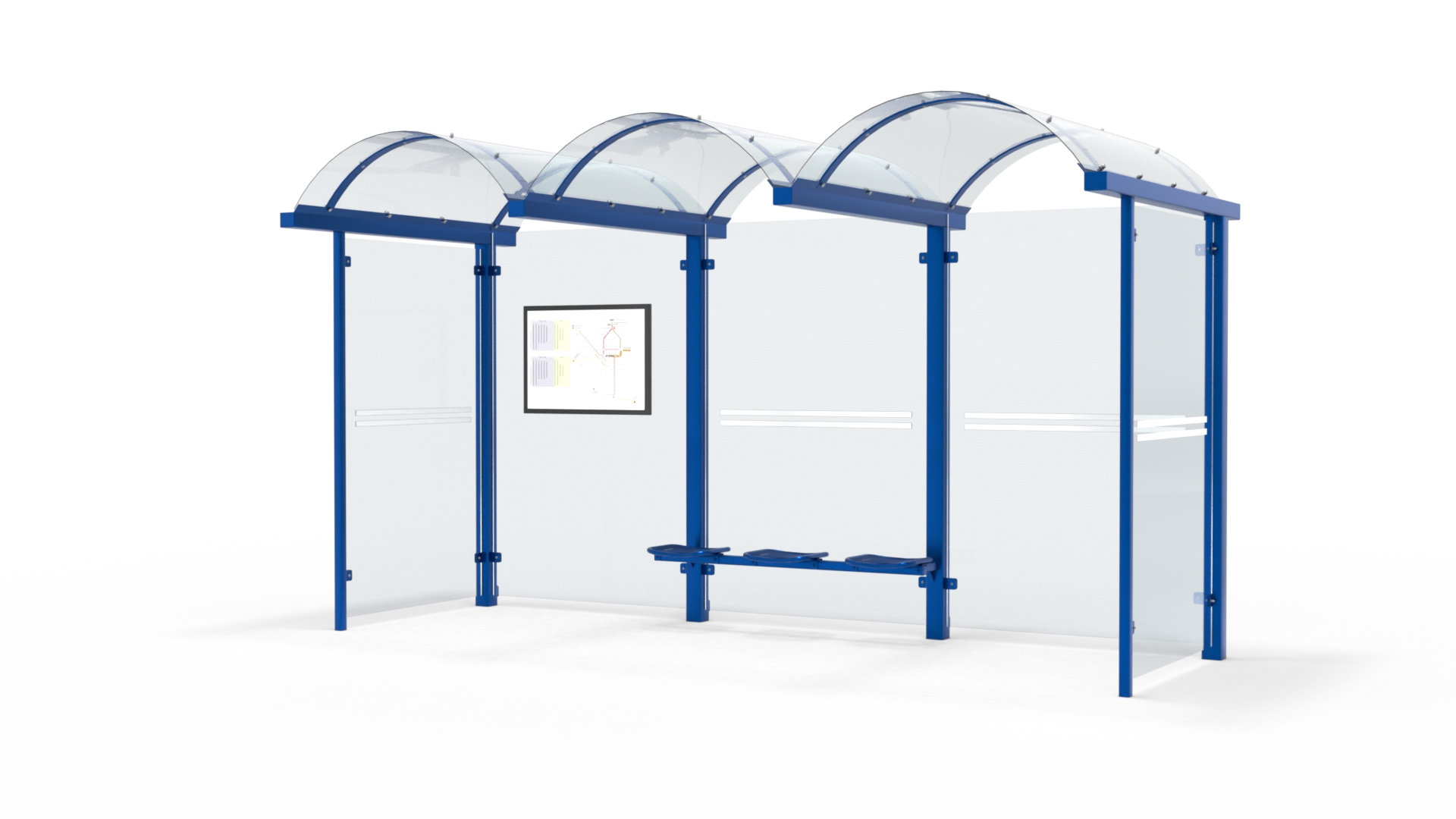

Das filigrane Bogendach des Kienzler Fahrgastunterstandes K2 Vektor vermittelt ein harmonisches Gesamtbild und durchbricht die durchweg gerade Form der Seitenfronten. Das schwungvolle Dach und die bodentiefe Seiten-Verglasung lassen viel Licht in die Wartehalle und setzen die beleuchtete Werbevitrine auch tagsüber perfekt in Szene.
Die markanten Profile und Stützen fügen sich in ihrer Formensprache gestalterisch gut in das Stadtbild ein. Das K2 Vektor ist ein Stadtmöbilierungssystem, das in seiner großen Variationsbreite zum allgemeinen Nutzen entwickelt wurde.
- Lichtdurchflutet
- Große Variationsbreite
- Klassisches Design
Tragende Konstruktion
- Stahl-Vierkantrohrstützen
- Rinnenprofile aus gekanntetem Stahlblech
- Feuerverzinkt
- In ausgewählten RAL-Tönen pulverbeschichtet
Dach
Dachaufbau- PMMA-schlagzäh (Acrylglas)
- 4 mm
- Transparent
Oder zur Beschattung:
- Alucobond
- 3 mm
- Beidseitig weiß beschichtet
- Durch die hinteren Stützen
- Oberirdisch ableitend
Wände
Seitenwände- 10 mm Einscheiben-Sicherheitsglas
- Mit Sichtstreifen (weiß)
- Maße: 1410 mm, 1010 mm
- Konstruktion mit zusätzlicher vorderer Stütze
- Ohne Seitenwand möglich
- 10 mm Einscheiben-Sicherheitsglas
- Mit Sichtstreifen (weiß)

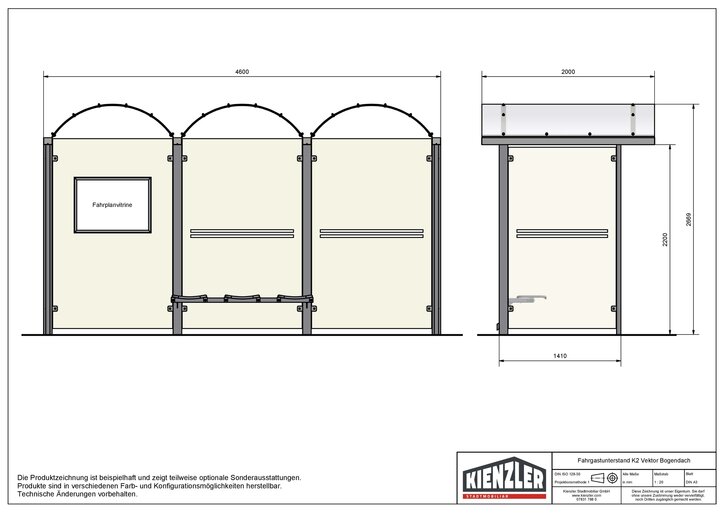

Abmessungen
Länge- 4600 mm
-
Achsmaß: 1500 mm
- 2000 mm
- 2200 mm
Fundamente
Fundamente / Befestigung- Aufgeschraubt auf bauseitige Fundamente
- Fundamentpläne werden zur Verfügung gestellt
- 200 mm
- Schneelast 1,06 kN / m²
- Windlast Zone 1
Alternativ:
- Schneelast 0,65 kN / m²
- Windlast Zone 2
- Sitzgelegenheit
- Werbevitrine
- Stromübergabe
- Fahrplanvitrine
- Laubschutz
- Schutzeinrichtung
