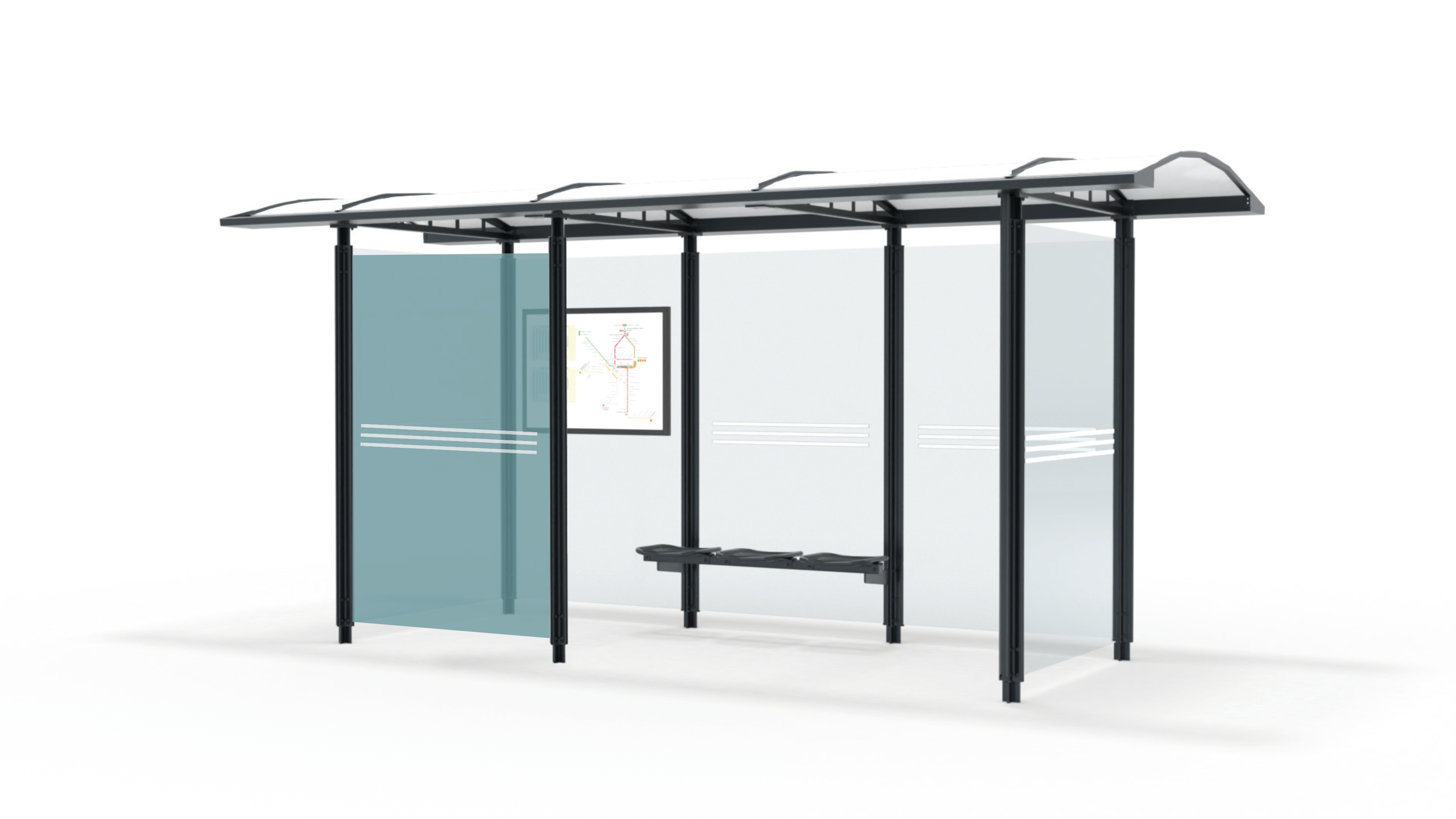

Wartehalle

K9 Spektra Tonnengewölbe

Die nachfolgenden Produktabbildungen sind beispielhaft und zeigen teilweise optionale Sonderausstattungen.
Unsere Produkte sind auf Wunsch in allen Farb- und Konfigurationsmöglichkeiten herstellbar.

Merkliste:

Produkt anfragen

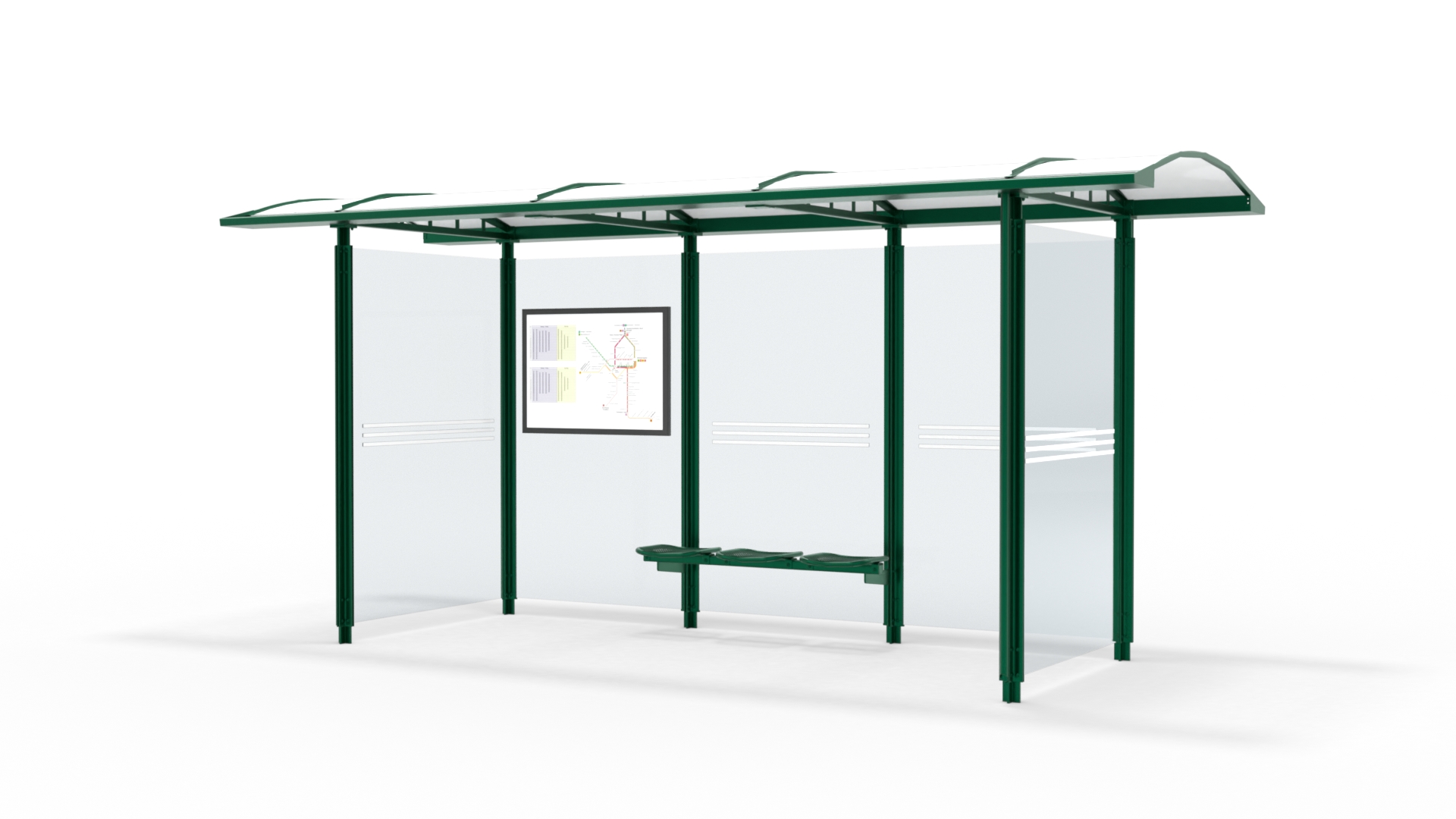

Eigenwillig, ohne Ecken und Kanten präsentiert sich das Tonnengewölbe der Wartehalle K9 Spektra. Dadurch entsteht ein weiches, ungewöhnliches Bild und ein sehr einprägsames Wiedererkennungsmerkmal.

Die moderne, individuelle Bedachung prägt nicht nur die Wartehalle selbst, sondern auch das größere Ensemble: Die Silhouette der ganzen Stadt.

Hoher Wiedererkennungswert
Vergößerte Dachfläche
Mobile Variante

Tragende Konstruktion

Stahl-Winkel-Profile zu einer Kreuzstütze verschraubt
Rinnenprofil und Dachbinder aus verschweißten Stahlprofilen
Alle Teile verzinkt
In ausgewählten RAL-Tönen pulverbeschichtet

Dach

Dachaufbau

Stahlblech verzinkt
Weiß beschichtet

Dachentwässerung

Durch 2 Fallrohre an der linken vorderen und hinteren Stütze
Oberirdisch ableitend

Wände

Seitenwände

10 mm Einscheiben-Sicherheitsglas
Mit Sichtstreifen (weiß)
Maße: 1560 mm, 1000 mm

Rückwände

10 mm Einscheiben-Sicherheitsglas
Mit Sichtstreifen (weiß)

Abmessungen

Länge

5000 mm

Tiefe

1970 mm

Höhe

2200 mm

Fundamente

Fundamente / Befestigung

Auf bauseitige Fundamente aufgeschraubt
Fundamentpläne werden zur Verfügung gestellt

Aufbauhöhe über Fundament (OKFFB)

200 mm

Schneelast / Windlast

Schneelast 1,22 kN / m²
Windlast Zone 1

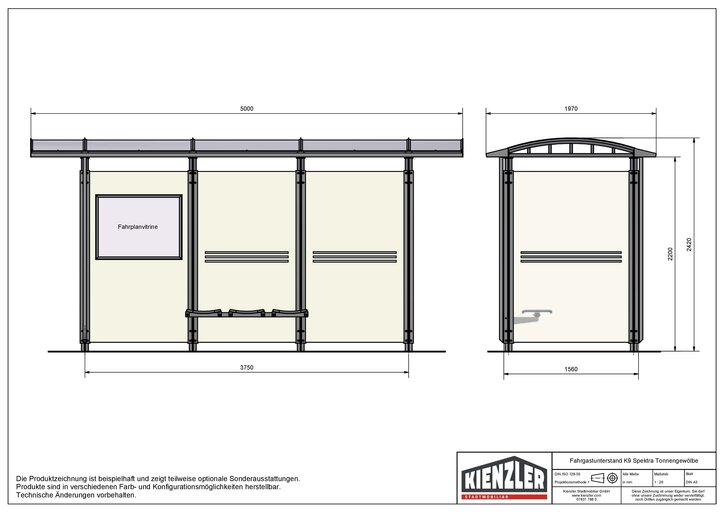

Technische Zeichnung des Fahrgastunterstand K9 Spektra Tonnengewölbe

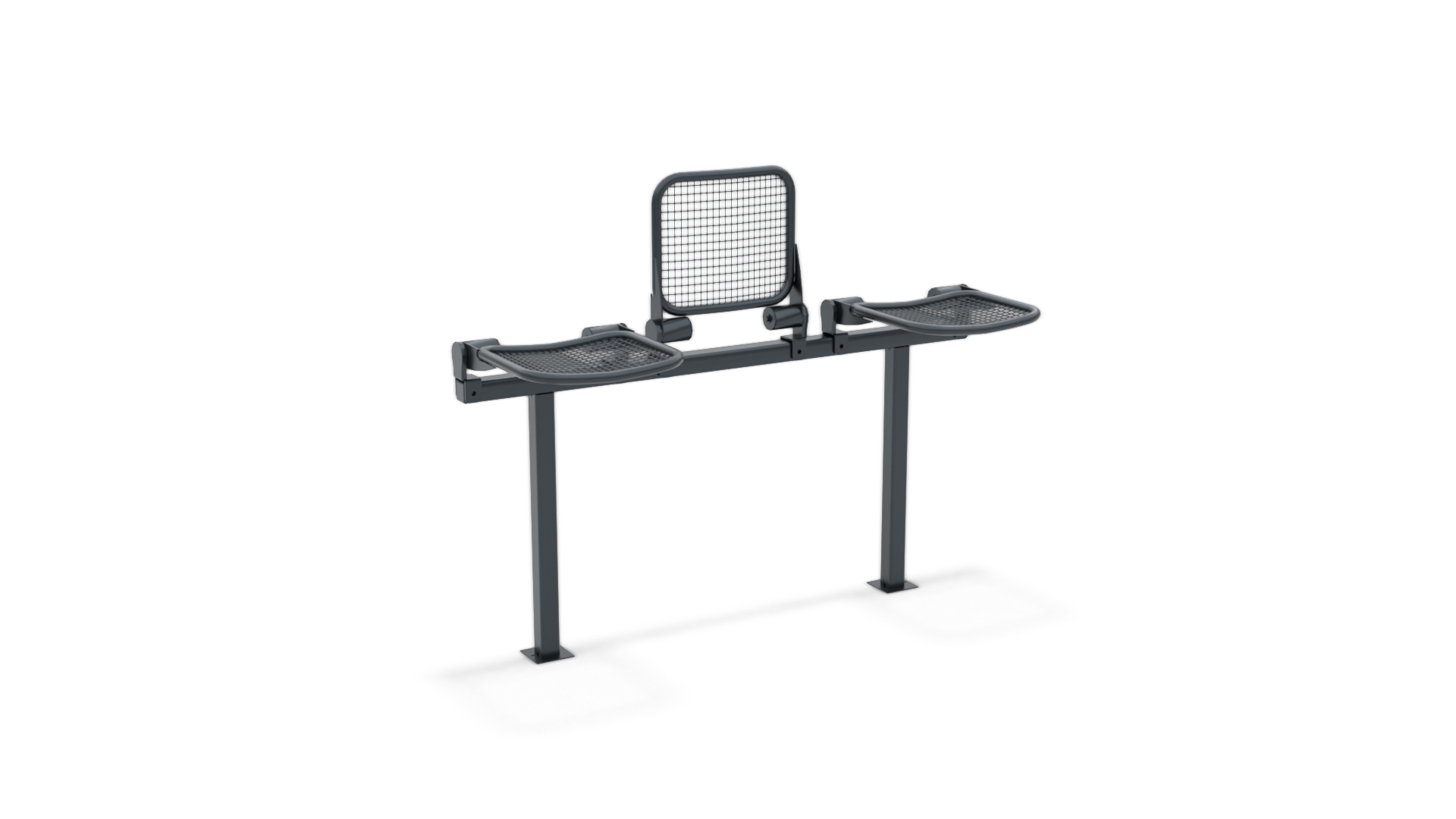

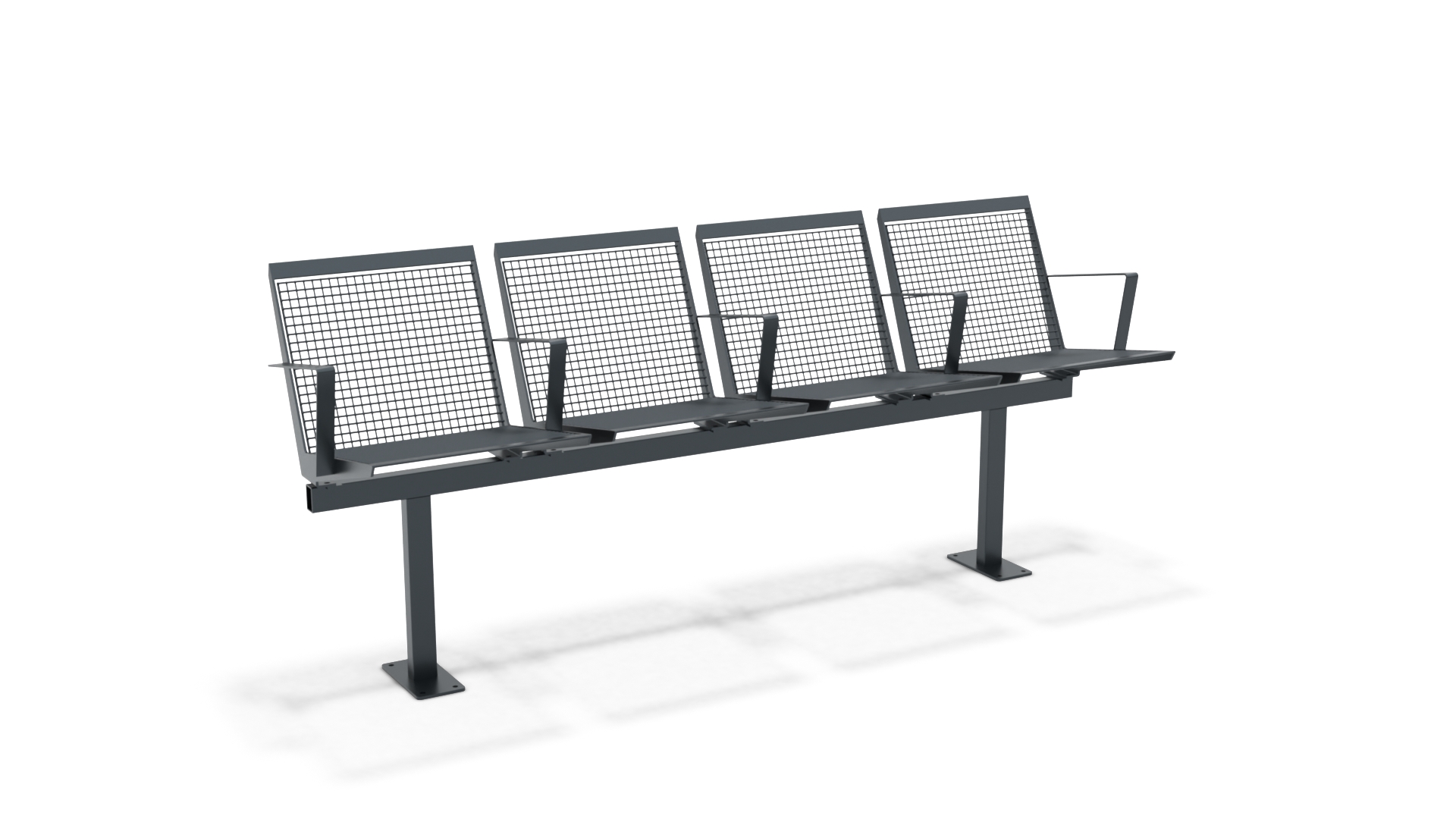

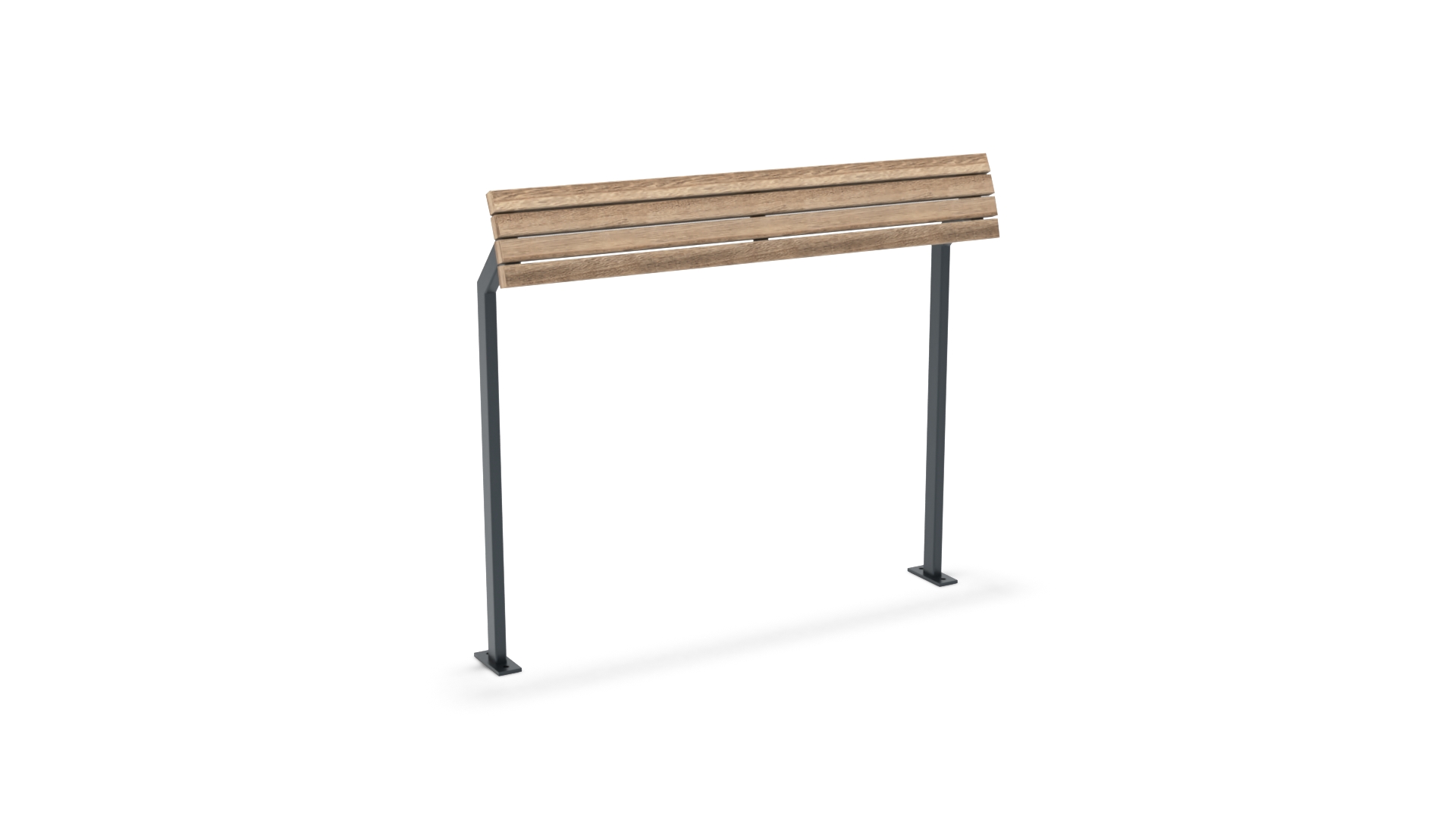

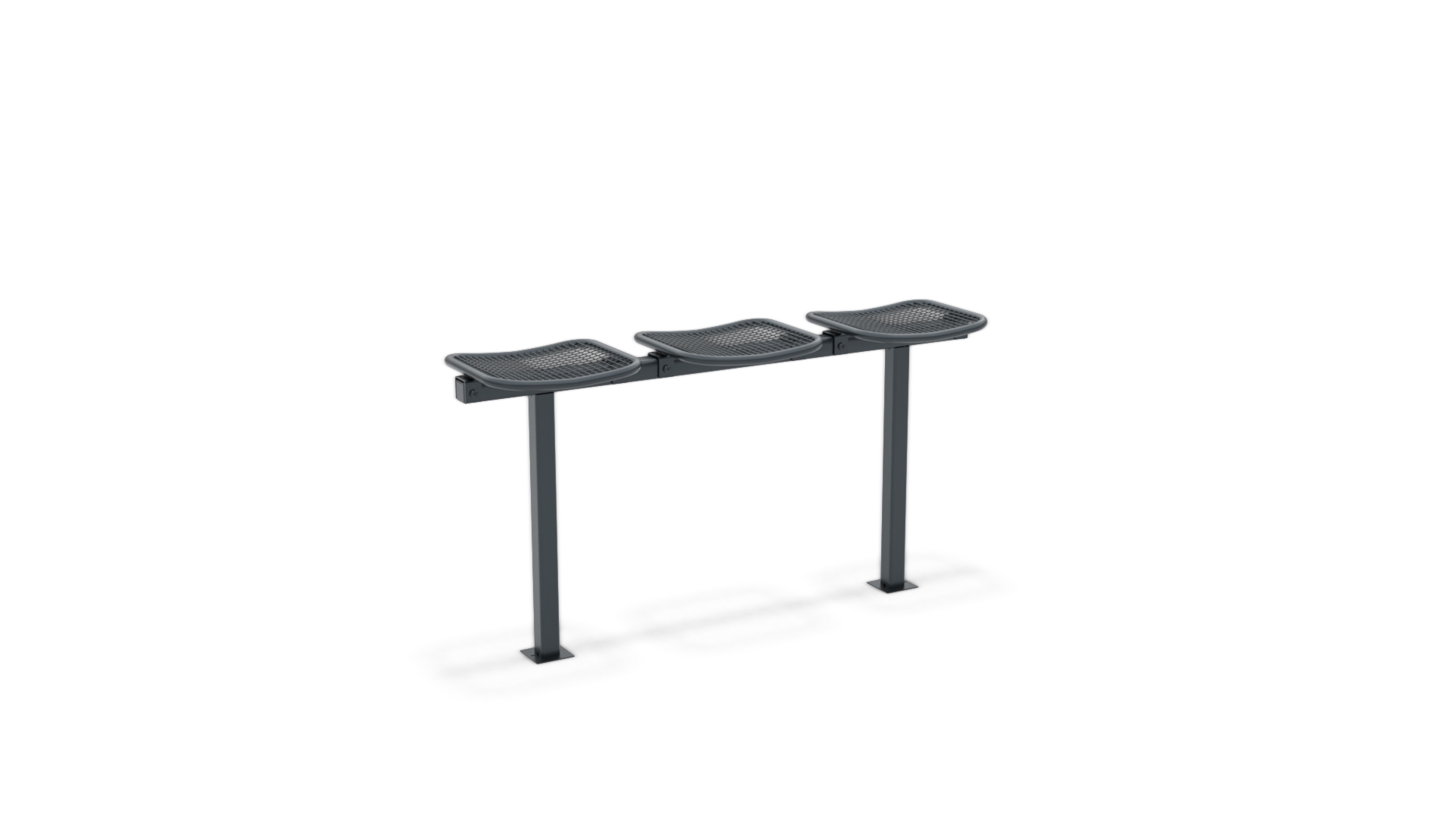

Sitzgelegenheit

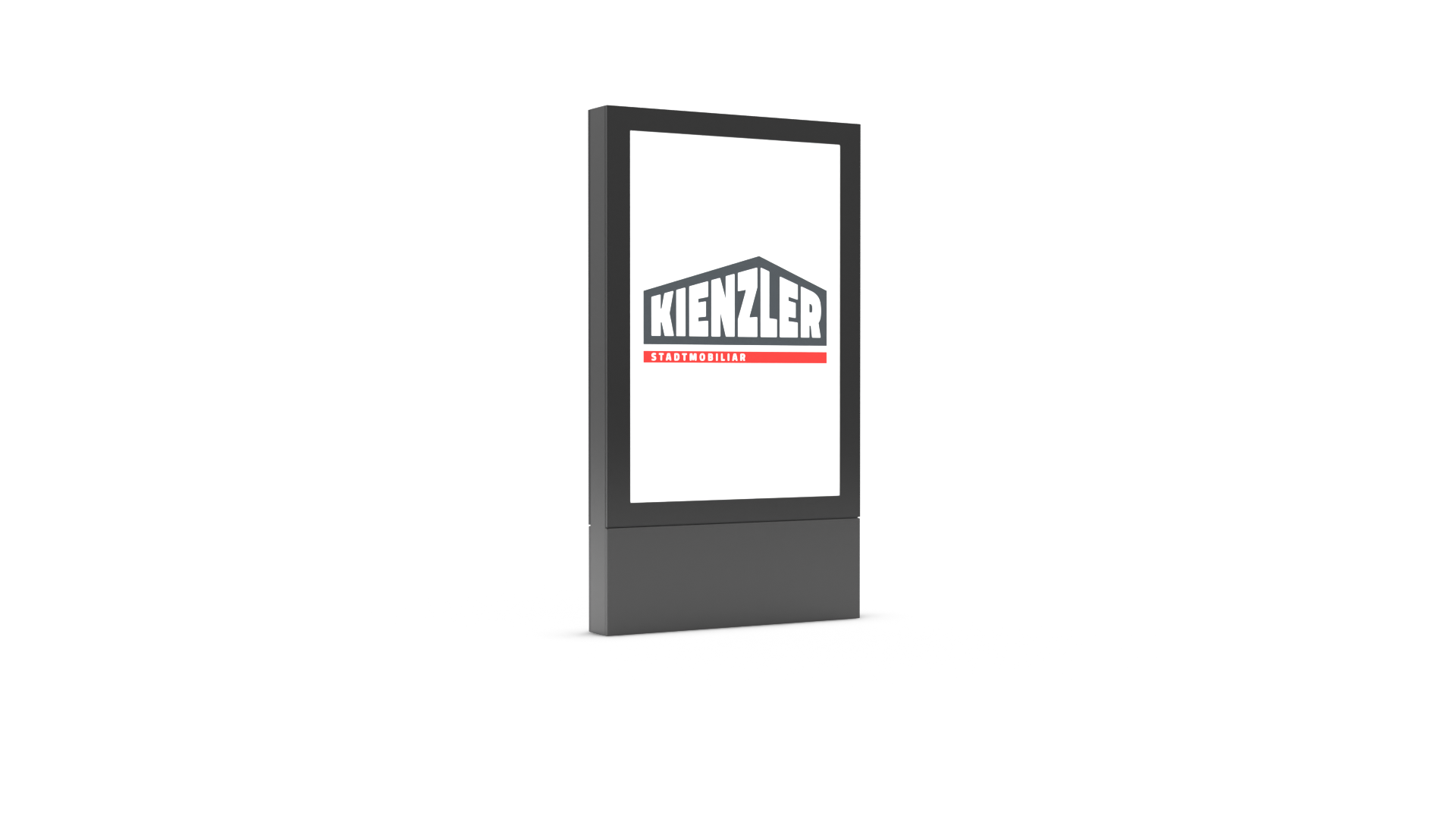

Werbevitrine

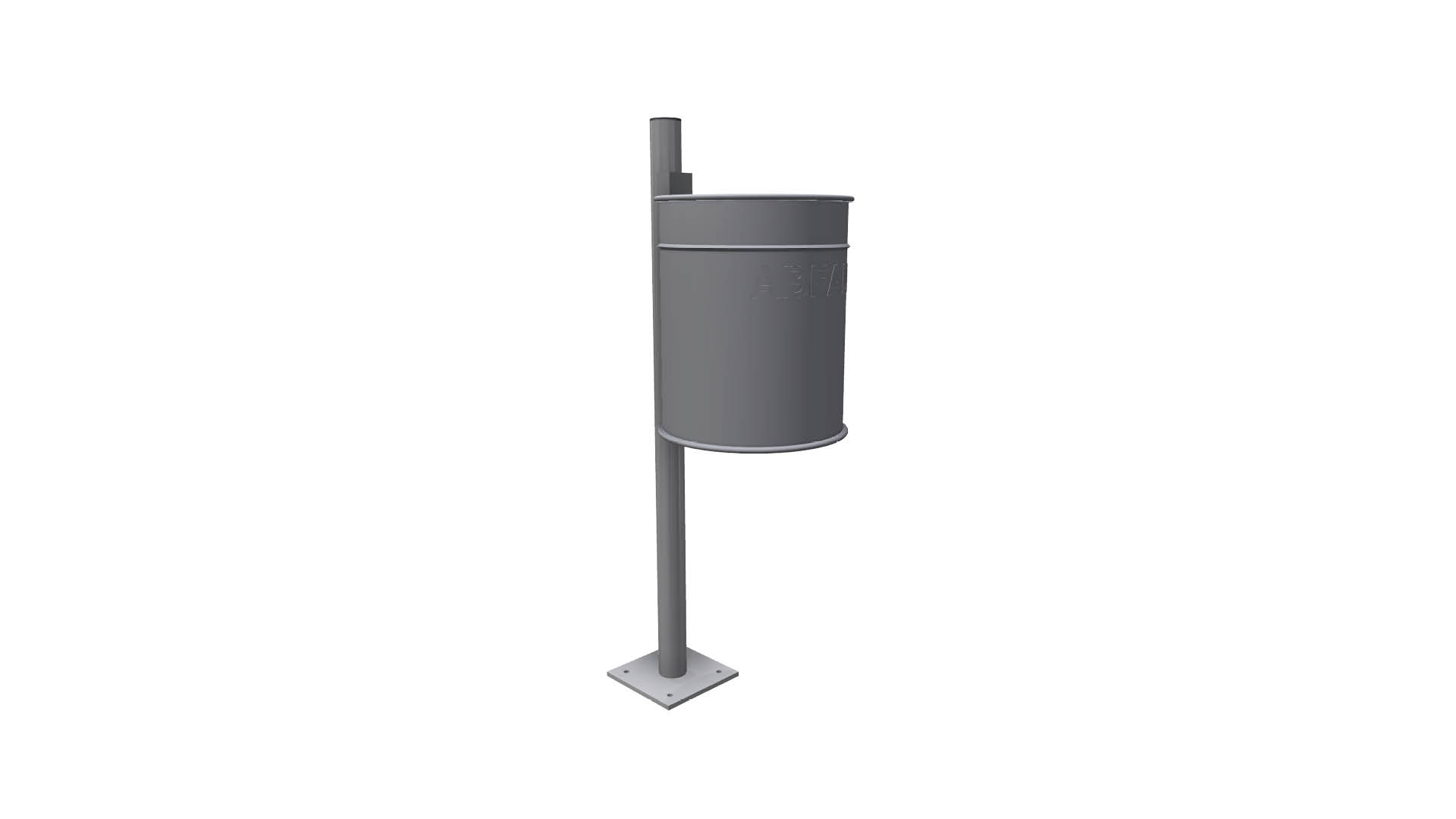

Abfallbehälter

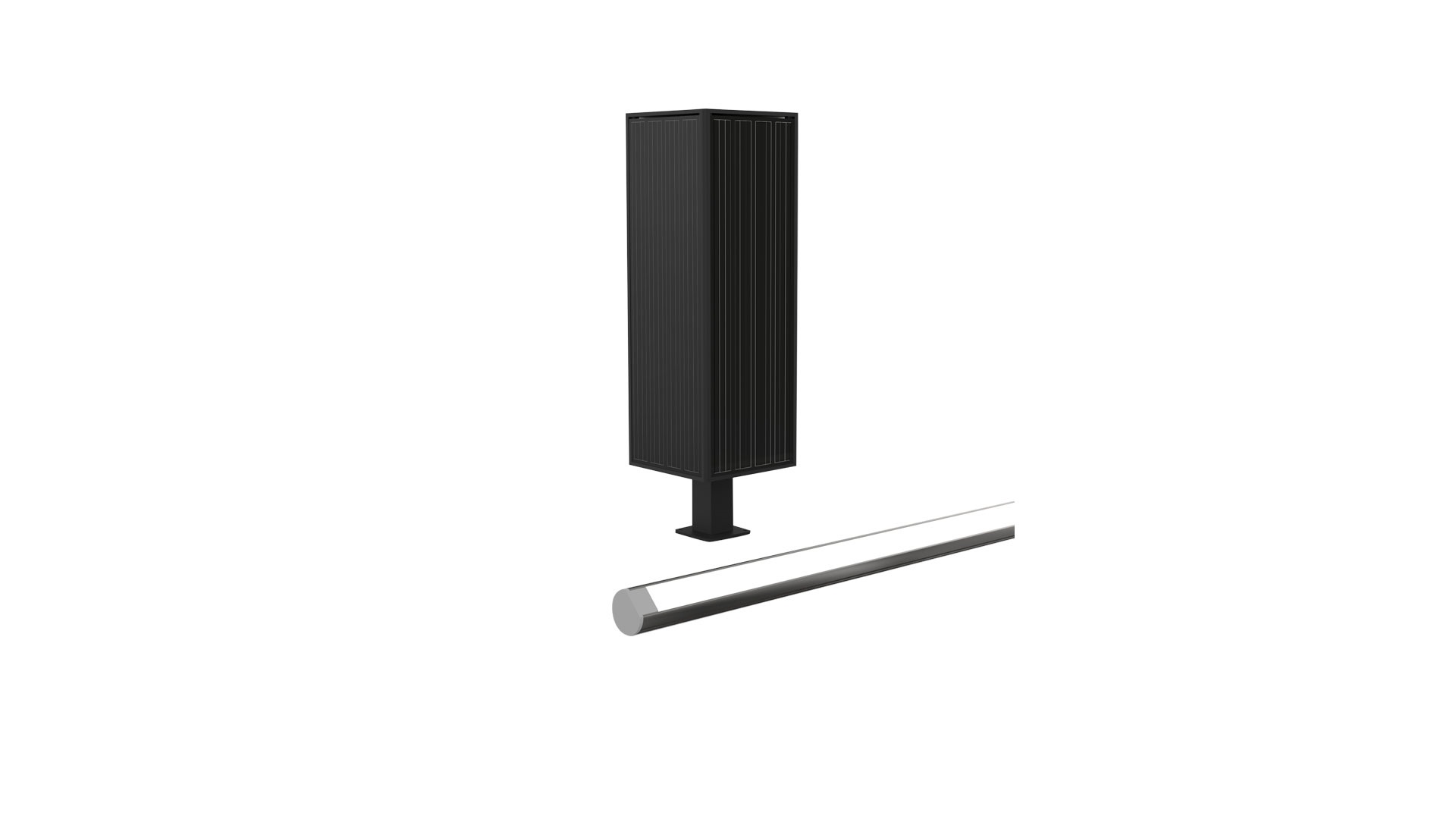

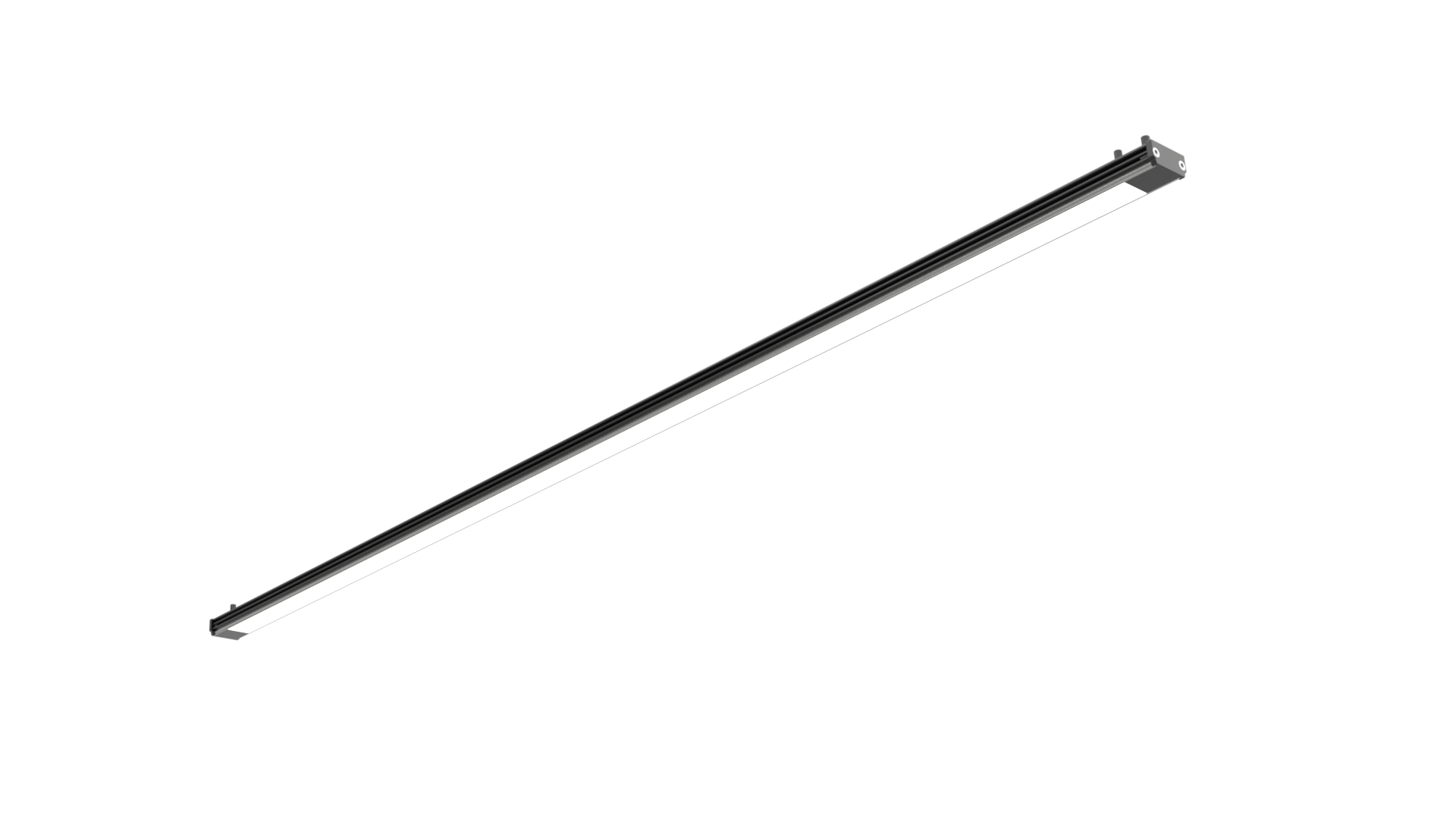

Beleuchtung

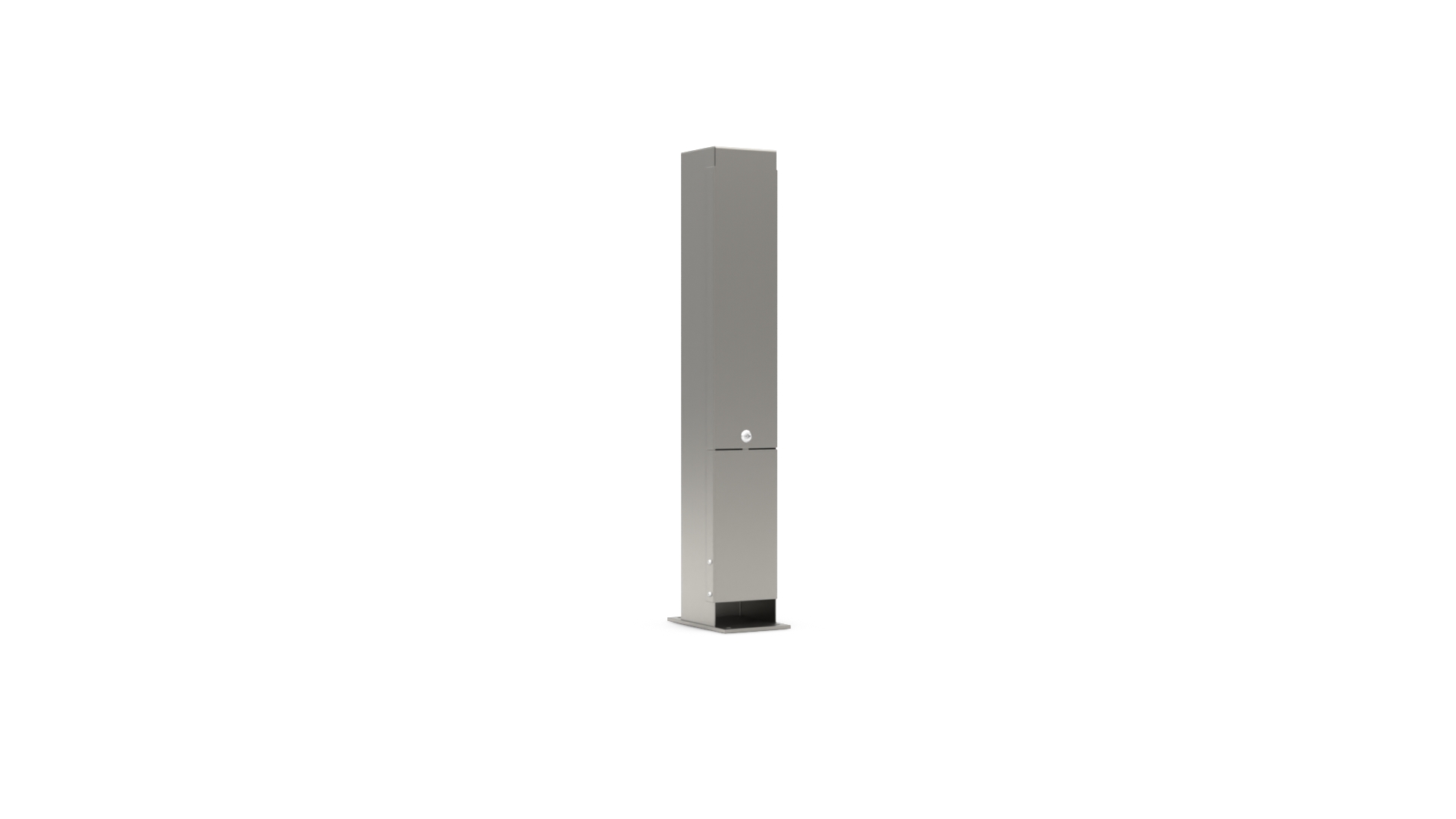

Stromübergabe

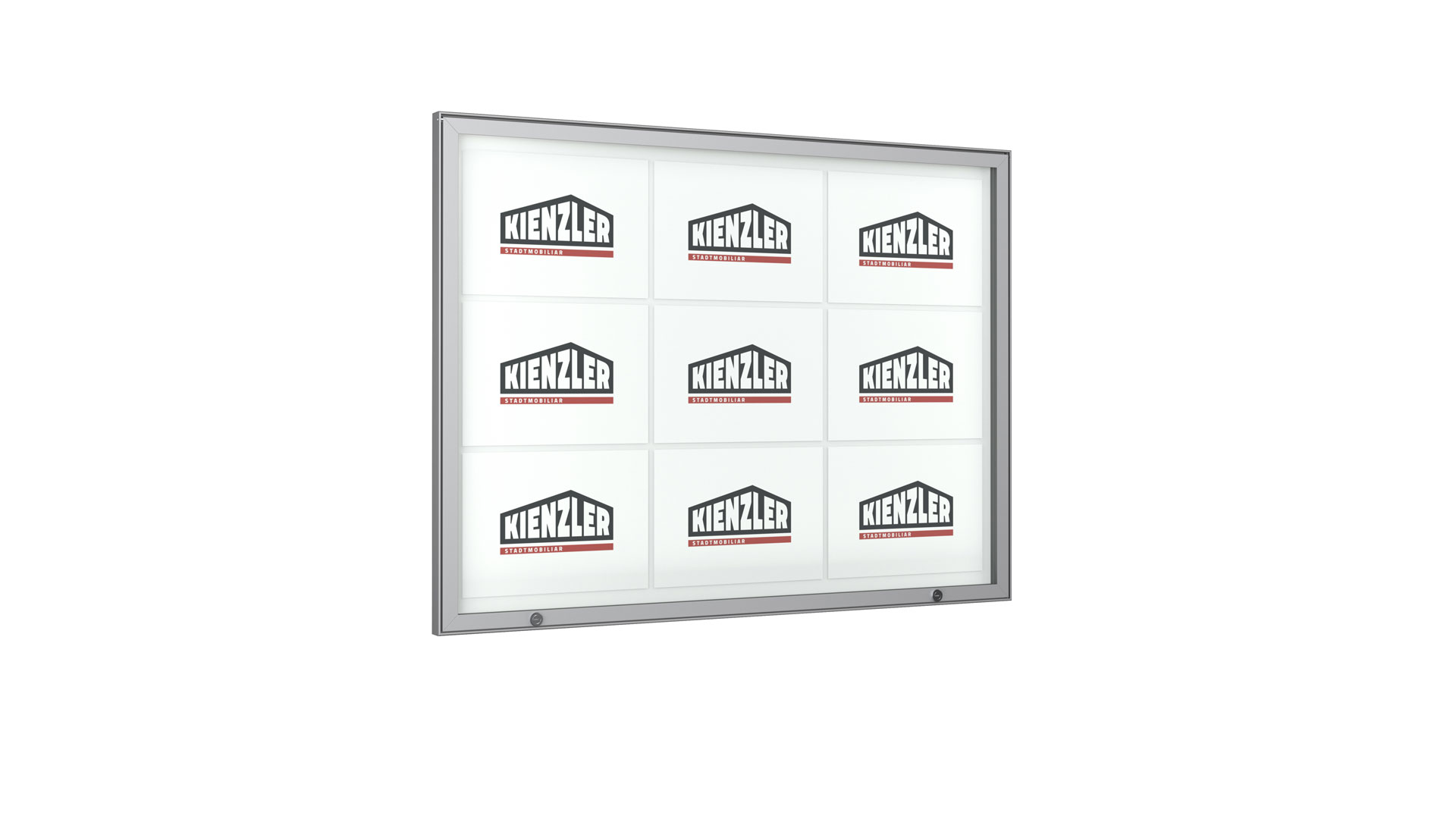

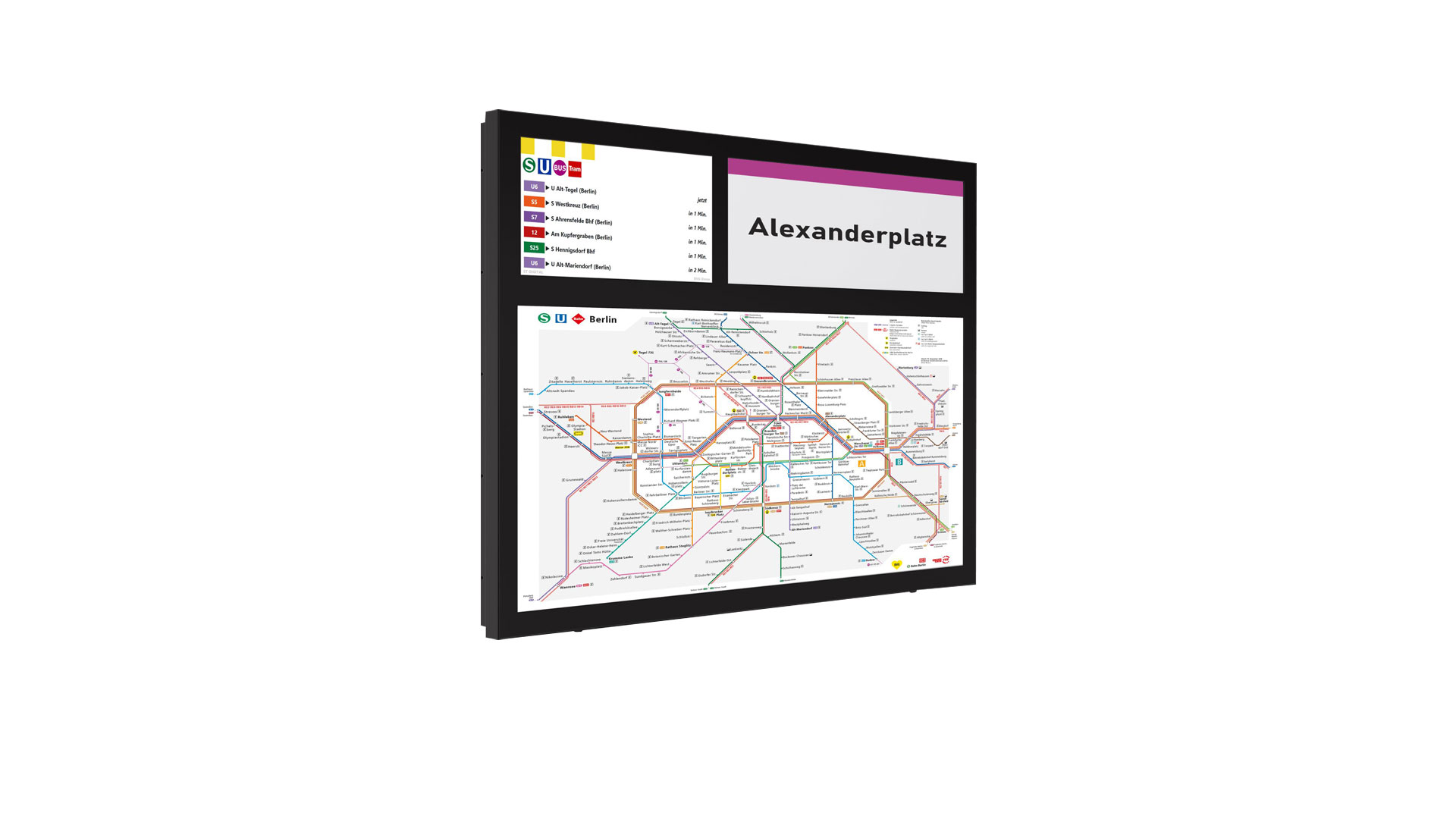

Fahrplanvitrine

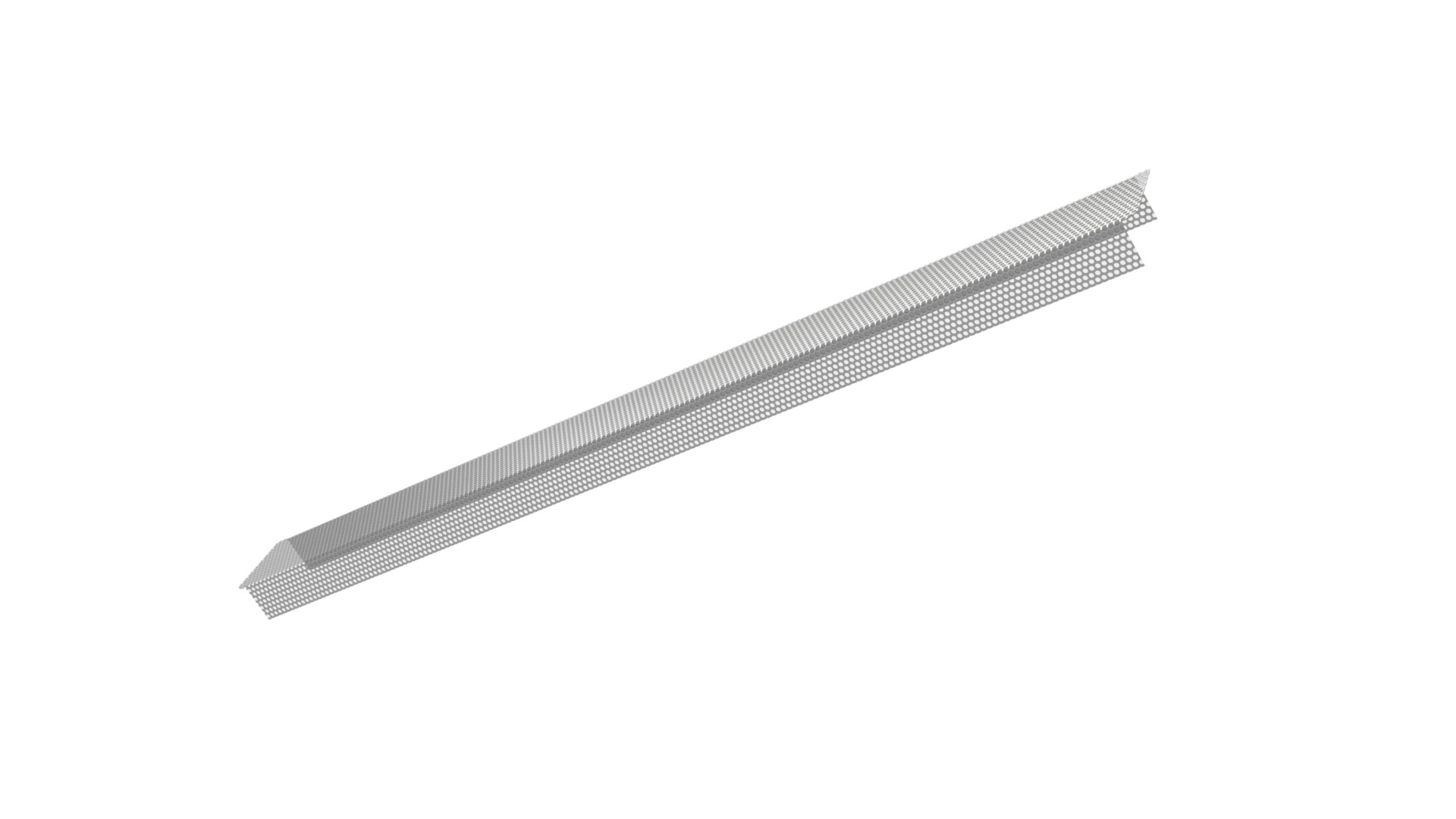

Laubschutz
Schutzeinrichtung
Photovoltaik-Anlage
